ПОРЯДОК УСТАНОВКИ Устанавливается по внутреннему контуру деформационного шва подземной части зданий (плита фундамента – стены – плита перекрытия). По внешнему контуру деформационного шва элементов конструкций - плит покрытий - стилобат с замыканием торцов вверх.
МОНТАЖНАЯ СХЕМА:

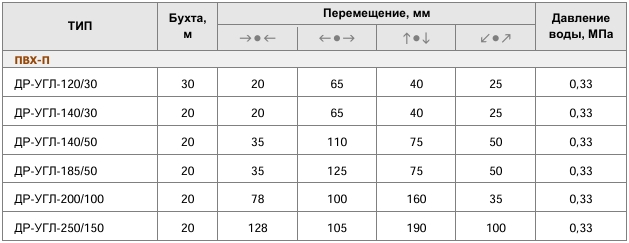

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ:
ПРИМЕЧАНИЕ:
Гидрошпонка тип ДР-УГЛ-120/30 (ПВХ-П) стыкуется с ДР-210/30 (ПВХ-П)
Гидрошпонка тип ДР-УГЛ-140/30 (ПВХ-П) стыкуется с ДР-250/30 (ПВХ-П)
Гидрошпонка тип ДР-УГЛ-140/50 (ПВХ-П) стыкуется с ДР-230/50 (ПВХ-П)
Гидрошпонка тип ДР-УГЛ-185/50 (ПВХ-П) стыкуется с ДР-320/50 (ПВХ-П)
Гидрошпонка тип ДР-УГЛ-200/100 (ПВХ-П) стыкуется с ДР-300/100 (ПВХ-П)
Гидрошпонка тип ДР-УГЛ-250/150 (ПВХ-П) стыкуется с ДР-350/150 (ПВХ-П)
Гидрошпонки тип ДР-УГЛ в прямолинейном направлении и при повороте с ДО-УГЛ, ДЗ, ДЗС не стыкуются.
